單法蘭LT型壓力變送器基于電容傳感的精密測量原理

　　單法蘭LT型壓力變送器作為工業過程控制的核心儀表，通過電容式傳感技術與智能信號處理算法的結合，實現了對腐蝕性介質、高溫流體及高粘度液體的精準壓力測量。其核心原理可拆解為壓力感知、信號轉換、智能補償三大技術模塊。


　　一、壓力感知：隔離膜片的形變傳導

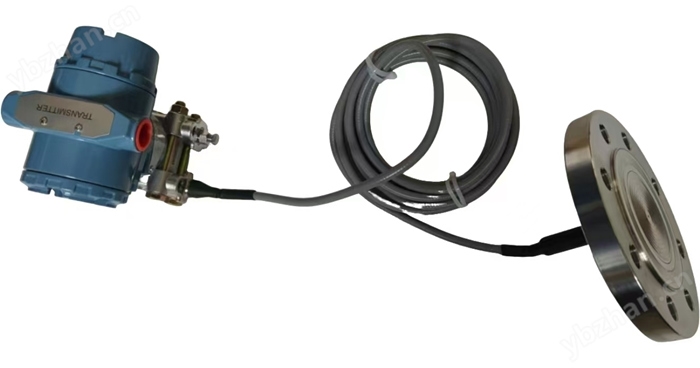

　　變送器采用單法蘭結構，法蘭盤直接與被測容器或管道連接，接觸面鑲嵌耐腐蝕合金膜片。當介質壓力作用于膜片時，膜片產生微米級形變，形變量與壓力值呈線性關系。

　　膜片與傳感器本體通過毛細管連接，管內填充硅油作為壓力傳遞介質。硅油需滿足高沸點、低壓縮率的特性，確保壓力傳遞無衰減。當膜片形變時，硅油將壓力傳遞至傳感器內部的δ室（差壓室），驅動傳感膜片產生位移。

　　二、信號轉換：電容傳感的精密解調

　　傳感膜片與兩側固定極板構成差動電容器。當膜片受壓位移時，電容間隙發生變化，導致兩側電容值產生差異（ΔC）。

　　信號處理電路通過高頻振蕩器將電容變化轉換為頻率信號，再經解調器提取差頻信號。解調后的信號幅度與壓力成正比，但需經過16位A/D轉換器轉換為數字信號，以便后續處理。

　　三、智能補償：多參數協同修正

　　為消除環境干擾，變送器內置激光修正的溫度補償模塊。該模塊通過鉑電阻溫度傳感器（精度±0.1℃）實時監測環境溫度，結合多項式擬合算法對電容值進行溫度修正。

　　智能處理單元（MCU）還具備非線性補償功能。通過存儲在EEPROM中的32階多項式系數，對傳感器輸出進行實時修正。

　　四、應用場景與技術優勢

　　在石油化工領域，單法蘭LT型壓力變送器可直接測量硫酸、氫氧化鈉等強腐蝕性介質的壓力，接液部件采用PFA內襯工藝，耐腐蝕等級達ISO 21469標準。在電力行業，其IP65防護等級可適應鍋爐房的高濕度環境，而本安防爆設計則滿足燃氣輪機控制系統的安全要求。

　　該變送器的量程比可達100:1，通過HART協議可實現遠程量程遷移與零點校準。

　　單法蘭LT型壓力變送器通過電容傳感、智能補償與模塊化設計的協同，在復雜工況下實現了0.1%FS的測量精度。其直接安裝結構與遠程校準功能，顯著降低了工業現場的維護成本，成為過程控制領域的關鍵設備。
